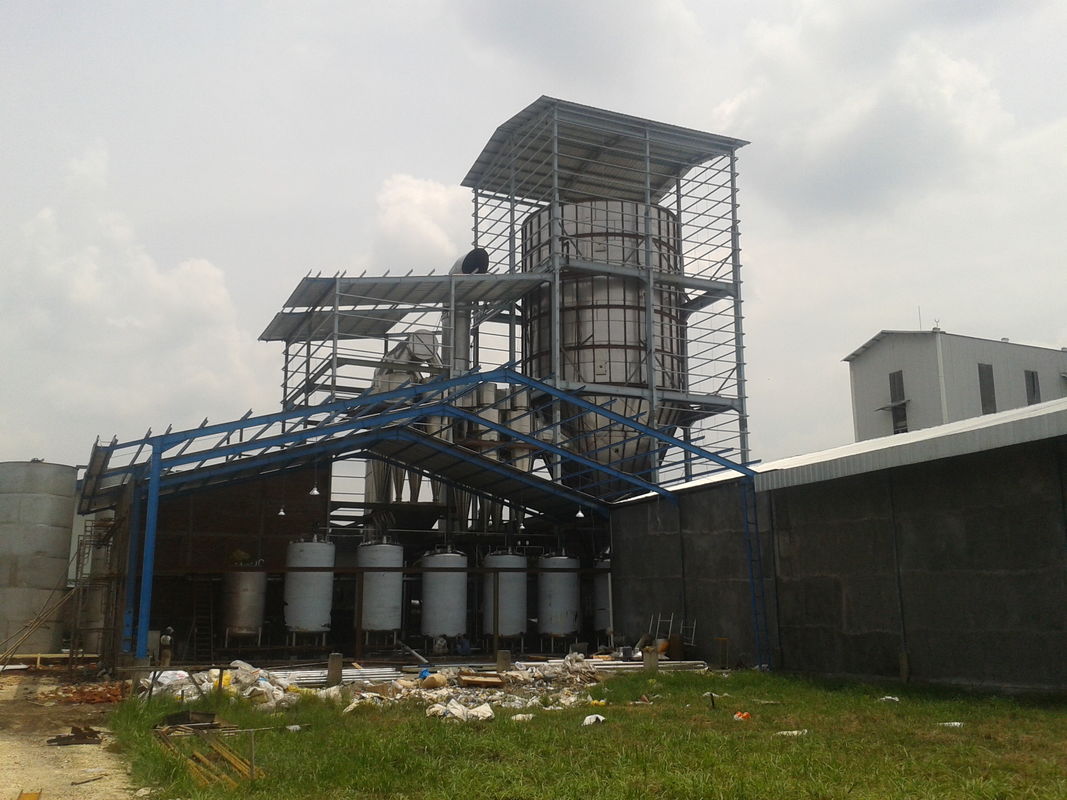

ビール イースト粉の回転の抜け目がない遠心噴霧乾燥器

1の設計パラメータ:

⑴、物質的な名前:ビール イースト

⑵、入口の気温:160℃;

⑶、出口の気温:80℃;

（4）のSolid-liquidの内容:10%;

（5）の容量:300㎏/h;

⑹、送り速度:98%以上;

⑺、最終製品の湿気:5%;

⑻、塵を払う方法:2ステージのサイクロンの集じん器+sprayの塵の除去の塵取り外し;

⑼、モードを作動させなさい:ノンストップ操作

⑽、乾燥媒体:ろ過された空気;

⑾、熱源:直接非常に熱いタイプ天燃ガスの熱い送風ストーブ。

2の材料の特徴:

未加工イースト アルコール飲料の固形分:10%は、出力約210トンである月。

装置の設計

1のプロセス計算変数の決定:

⑴物質的な変数:

給水の内容:　ω₁ =90%のプロダクト含水率:ω₂ =5%;

供給の温度:　　　θ₁ =20℃のθ₂ =60℃

乾燥タワーの出力:Wの_产=300㎏/h。

⑵空気変数:

周囲温度:　　　　　　　　t₀ =20℃、

空気湿気:　　　　　　　　d₀ =0.01㎏water/㎏の乾いた空気、

乾燥タワーの熱気の入口の温度:　　　　t1 = 160℃

熱気の入口の含水率:　　　　　　d₁ = 0.01㎏ water/㎏dryの空気

乾燥タワーの排気温度を:　　　　　t2 =8 0℃、

2の物質勘定

水をはずしなさい:

Wwater=Wcapacity× （ω₁ - ω2）/（1-ω1）

=300× （90%-5%）/（1-90%）

=2550Kg/h

供給の量の原料の液体:

Wの_进の=Wの_水+Wの_产=2850kg/h

3の熱勘定:

⑴蒸発熱は要求した:

Q_1の=Wの_水×595+Wの_水の× （0.45×t2-1×θ1）

=2550×595+2550× （0.45×80-1×20）

=155.8×104Kcal/h

⑵プロダクトは熱を必要とした熱する:

Q_2の=Wの_产の× （Cs× （1-ω2）+1×ω2）× _（θ2 - θ1）

=300× （0.4× （1-0.05） +1×0.05）の× （60-20）

=0.516×104Kcal/h

⑶乾燥タワーの外的な損失熱:

Q₃ =0.1× （Q_{1 +Q2）}

=0.1× （155.8+0.516） ×104

=15.63×104Kcal/h

計算の点検:周囲60~100Kcal/Kg水の乾燥した損失熱制御、今:制御範囲の15.63×104/2550=61.3Kcal/Kgwater。

⑷乾燥に必要な熱気の流れ:（10%によって空気漏出の量を考慮しなさい）

G= （Q₁ +Q2+Q3）/の［I₁ - i_2' - 0.1×0.24× （t₂ - t_0の）］

i₁ - i_2' = （0.24+0.45×d1）× （t₁ - t2）

= （0.24+0.45×0.01） × （160-80）

=19.56Kcal/Kg

G =1.1× （155.8+0.516+15.63） ×104/（19.56-0.1×0.24× （80-20））、

73563Nm ³として=94896.85Kg/hの改宗者の体積流量/h

⑸乾燥のための必須熱:

Q=G× （i₁ - i₀）

i₁ - i₀ = （（0.24+0.45×d1）×t1+595×d1） - （（0.24+0.45×d0） ×t0+595×d0）

= （（0.24+0.45×0.01） ×160+595×0.01） - （（0.24+0.45×0.01） ×20+595×0.01）

=34.23Kcal/Kg

Q=94896.85×34.23=324.8×104Kcal/h

⑹、乾燥タワーの排気の含水率の計算:

d₂ =d1+Wの_水/G

=0.01+2550/94896.85=0.03687Kgwater/Kgdryの空気

空気湿気の図表を点検しなさい:排気温度および含水率のistw₂ =46℃の则t₂に相当する湿球温度- tw₂ =80-46=34℃は、サイクロン集じん器が露が降りないことを保障できる。

4のスプレー タワーの計算:

⑴噴霧器の選択:

Lpg3000タイプの予備の選択は高速遠心噴霧器、粉砕ディスクの直径0.20mであり、最高速度は13000のR/min.である。

⑵ジェット機の間隔の計算:

ジェット機の半径:R=3.46d0.3×G0.25×n-0.16

リストの前にように:d=0.20m、G=2850Kg/h、

n=12500r/min

∴ R=3.46× （0.20） ^0.3の× （2850） ^0.25の× （12500） ^{- 0.16}

=3.46×0.617×7.3×0.221

=3.448m

⑶スプレー タワーの内部の直径:

概要のスプレー タワーisD₁の内径= （0.85~1.4）×2R

得なさい:D₁ =1.28× （2R）

=1.28×2×3.448

=8.83m

円形になって、D=8.9mを得なさい

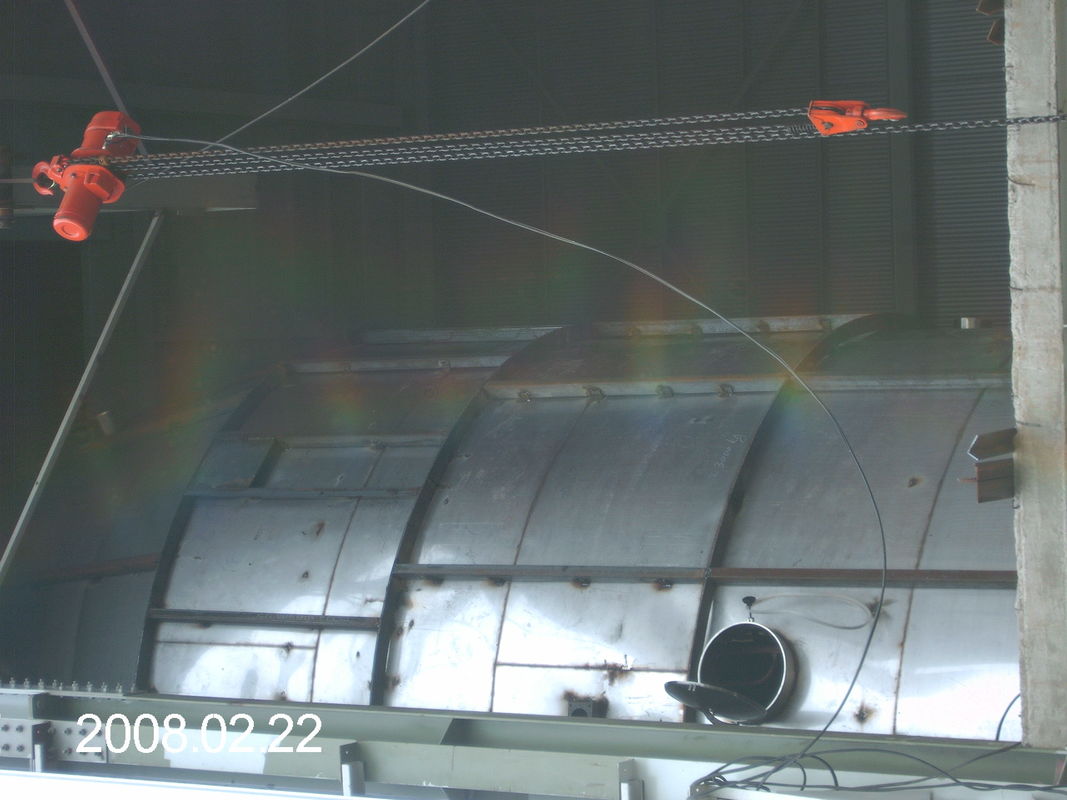

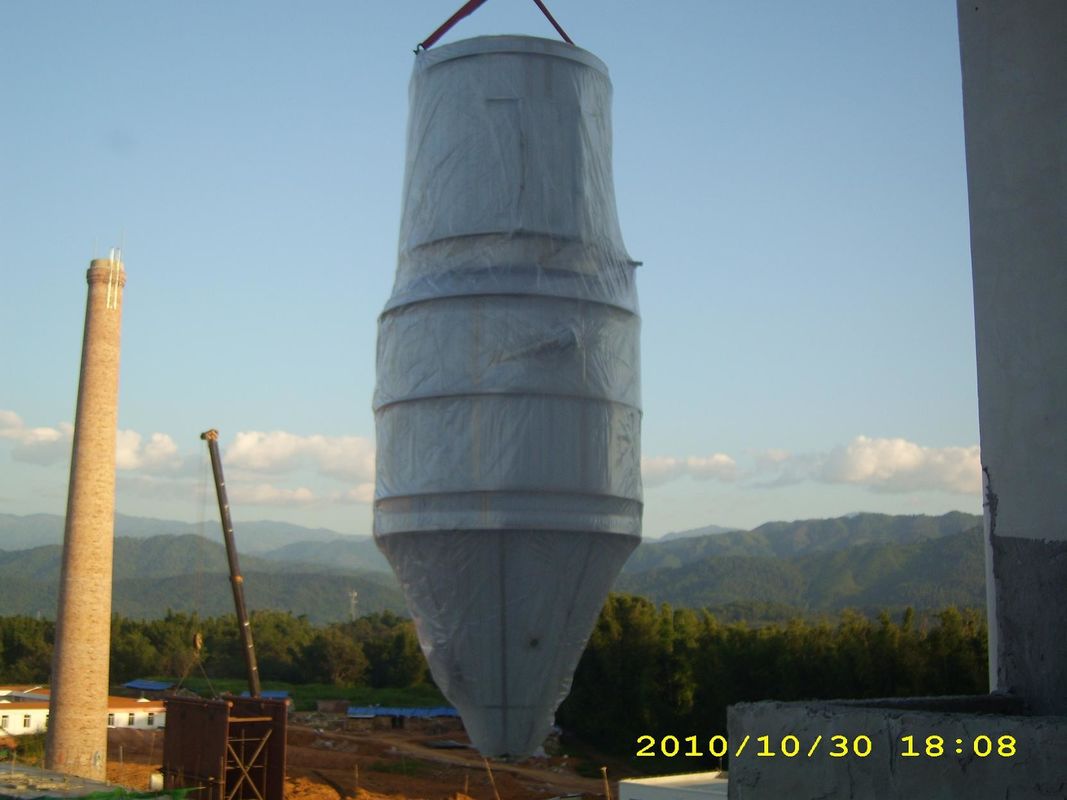

• スプレー タワーの高さ:

①一般的なスプレー タワーまっすぐなセクション高さは次のとおりである:H₁ = （0.9~1.1の） D₁、

H₁ =1.1×D1=9.79mを得なさい

②:出口の直径:D₂ =0 .30m。

③乾燥タワーの円錐形セクションの最下の円錐形の角度をである56°The先を細くすることの高さであるH₂ =8.1m置きなさい

④取入口のvolute高さ:H₃ =1.6m

タワーの高さに吹きかけなさい:H=H1+H2+H3=9.79+8.1+1.6=19.49m

⑸スプレー タワーの熱気の平均軸速度は点検される:

軸中間の速度0.10~0.5m/s.の制御。

160℃inlet空気、密度0.815kg/m3は、まっすぐなセクションの低価格の温度80℃、排気密度1.0kg/m3を、平均熱気密度である0.9075kg/m3である

スプレー タワーの平均気流の容積:L=104569m3/h=29m3/s

熱い風の軸平均速度:制御範囲のu₀ =0.46m/s。

⑹、乾燥タワーのサイズを点検する乾燥強度の合理性:

• 乾燥タワーの容積の計算:

円柱セクション容積:V₁ =608.74m3

セクション容積の先を細くしなさい:V₂ =173.56m3

総容積:V=782.3m3

乾燥強度の価値:

②乾燥の強度を計算するための次の方式は一般に提供される:

E'= （（t1 +273） （^3.4287）/（t2 +273） ^3.34）

=3.39Kgwater/m3·h

• 水をはずすことができる:

W₁ =V×E=782.3×3.39=2650Kgの水/h>2550Kgの水/h

乾燥強度の計算に従って、乾燥タワーのサイズは乾燥の条件を満たすことができる。

• 容積熱乾燥タワーのサイズの点検の合理性から:

①乾燥タワーの平均丸太の温度の相違:

tm = （（t₁ - θ₁） - （t₂ - θ2）） /ln （（t₁ - θ1）/（t₂ - θ2））

= （（160-20） - （80-60））/ln （160-20）/（80-60））

=61.67℃

②容積測定の熱伝達率の選択:

遠心噴霧乾燥のための容積測定の熱伝達率は30~50Kcal/m3である·h·℃はプロダクトの粒度と、価値逆に関連し、熱気の軸速度と肯定的に関連している。経験に従って、小さい価値はα=45Kcal/m3を取られるべきである·h·℃。

③乾燥したタワーで交換される熱量:

Qtの=α×tm×V

=45×61.67×782.3

=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h

サイズの点検の容積熱から乾燥タワーは乾燥の条件を満たすことができる。

5の熱源の計算:

、熱源のように乾燥するために必要な熱冬の低温を考えるとisQ=324.8×104Kcal/hを、そこに熱源の出熱あるQR = 358×104Kcal/h. 10%の熱する手当べきである。

（1）天燃ガスを熱源として取る

天燃ガスの発熱量が8500kcal/Nm3なら、90%のための直接燃焼のタイプ燃焼炉の効率は、ガスの消費次のとおりである:

Mの_燃气=468Nm3/h。

6のサイクロンの集じん器の計算:

第一次サイクロンの集じん器の選択:

入口の気温は80℃の率を扱う空気である94896.85m3/hの入口の風速である19m/sの選り抜き2×CLT-2000サイクロンの集じん器である。

2ステージのサイクロンの選択:

入口の気温は80℃の率を扱う空気である94896.85m3/hの入口の風速である19m/sの選り抜き2×CLT-2000サイクロンの集じん器である

泡の塵の除去剤:

入口の気温は80℃の率を扱う空気である3.66メートルの直径が塵の除去剤に吹きかける94896.85m3/hWithである

7の管の計算:

1の入口の空気管、

入口の気流速度をである18m/sの入口の気温である160℃の入口の空気率である116437m3/h取りなさい、

Æ₁ = （V₁ ÷3600÷18÷0.7854） ^0.5 =1.523M------getΦ1550 mm

2の出口の空気管

出口の気流速度をである16m/sの出口の気温である80℃の出口の空気率である94896.85m3/h取りなさい、

Æ₂ = （V₂ ÷3600÷16÷0.7854） ^0.5 =1.4487M-----getΦ1450 mm

8の装置パラメータリスト:

⑴、タワーの内径:Φ8900mm

⑵、タワーの外の直径:Φ9100mm

⑶、必要な量の空気:94896.85kg/h

（4）入口の気温:160℃の出口の気温:80℃.

⑸、水蒸発:2550Kg/h.

（6）の乾燥した粉の含水率:5%。

（7）、乾燥のカロリー:kcal/時間324.83Million。

（8）の第一段階のサイクロンの集じん器:2×CLT-2000の2ステージのサイクロンの集じん器:2×CLT-2000、

スプレーの塵の除去剤の直径:3.66M

（9）の吹く機械:モデル:4-72-16B力:55KW速度:630R/min.

（10）の吸出し送風機:モデル:G4-73-12D力:160KW速度:1450r/min

（11）のねじポンプ:モデル:GF30-1力:2.2kw圧力:0.6MPa

流れの率:3mの³ /hの速度:940r/min

（12）の噴霧器:モデル:R-XH3t力:22KW速度:13000r/min.

9の装置の報告書:

この設計はユーザーの要求、国内および外国の高度の経験および工場の設計練習に長年にわたり基づいている。ユーザーの条件の厳密な調和のこの設計では、および表示器の認識を保障するため。設計は進められ、信頼でき、そして適切な価格の譲歩の風圧量の考えに基づいている。

10%の固形分が付いている固体液体はねじポンプによってタワーの上にポンプでくまれ、材料はに粉砕機械によって作り出される遠心力の下の小さい霧のグループ分散し、

次に100つのDEG Cへの急速な冷却を用いる接触の後の乾燥タワーの霧の160のDEG Cの熱気の乾燥への熱くするの後のエア フィルターによる自然な空気は、熱気のディストリビューターおよび上部、および気温の低下の過程において熱く物質的な螺線形、物質的な含水量は次第に減った、次第に減り塵、外へ排出された排気ガスの後で最終的に設計の品質を満たすが。このシステムは高速遠心噴霧器3000kgのための1時間あたりのスプレーの容積を採用する。

乾燥した終了する粉は乾燥タワーおよびサイクロンの集じん器の下で排出され、排気ガスは除塵の後で排出される外で。

10の装置の各システムの特徴:
