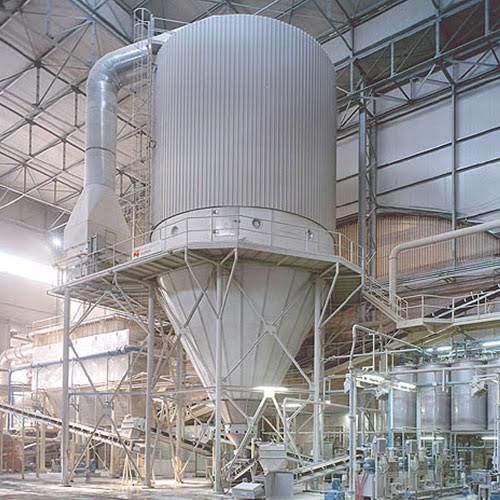

LPGのタイプ鋼鉄食糧は産業噴霧乾燥器を流動性にした

LPG-500タイプ ステンレス鋼の食糧粉の噴霧乾燥器の価格

Ⅰ、装置の設計状態:

1、供給の液体の状態

材料の名前:液体

固形分:25%

最終的な湿気:5%

入口の気温:200--210℃ （入口の気温は210℃である）

出口の気温:~90℃

水蒸発:500のkg/h

粘着性:いいえ

液体の割合:~1.1 g/cm3

熱源:ガス燃焼の熱い送風ストーブ

液体の温度:20℃

2、乾燥したプロダクト状態:

乾燥した結晶粒度:~120網

乾物の蓄積の割合:~0.8 g/cm3

吸湿性:いいえ

出口の物質的な温度:40~50℃

3、プロセス状態

霧化モード:遠心分離機

しぶきと熱気間のモードに連絡しなさい:並流

熱源および加熱法:ガス燃焼の熱い送風ストーブ

入口の気温:210℃

出口の気温:~90℃

粉のコレクション モード:二段式サイクロンの沈殿器

システム材料条件:本体の外の接触の部品は残るSS304であるQ235であり。

4の設計気象条件

大気圧:標準大気圧力

周囲温度:20℃

相対湿度:60%

周囲の空気の含水率:0.012 kg/kg

5の公共事業（合計）

5.1電気源

電源:380V、3phase、50HZ

力:原動力267のkw

6. 装置の主要な変数:

（1）タワーの内部の直径:Φ5800 mm

（2）タワーの外の直径:Φ5960 mm

（3）空気容積:15000のkg/h

（4）入口の気温:210℃

出口の気温:~90℃

（5）乾燥したプロダクト出力:~200のkg/h

水蒸発:500のkg/h

（6）乾燥した粉の含水量:4%

（7）ガス燃焼の熱い送風ストーブ:800000 kcal/h

（8）サイクロンの塵抽出器1: 2--XXF/Φ1100

サイクロンの塵抽出器2: 2--XXF/Φ1000

（9）吹く機械:モデル:4-72-5A力:15KW速度:2900のrpm

（10）吸出し送風機:モデル:9-26-10D力:55KW速度:1450のrpm

（11）ねじポンプ:モデル:GF40-1力:4KW圧力:0.6 Mpa

流れの率:8 m3/hの速度:700のrpm

（12）噴霧器:モデル:XH-500力:11KW

速度:12000~15000のrpm

Ⅲ、システム定義

最初の選択:LPG-500噴霧乾燥器の単位

暖房装置:ガス燃焼の熱い送風ストーブ

粉の捕獲システム:二段式サイクロン集じん器

誘電性の循環システム:草案ファンの開いた周期

空気ろ過システム:最初のエア フィルター

送り装置システム:ねじポンプ調節可能な自動供給

制御システム:制御キャビネットの集中制御

Ⅳ、科学技術プロセスの図式的な図表（デッサンと）

Ⅴ、装置の技術的なパラメータ テーブル

Ⅵ、装置のメカニズムの性能の記述

1.Feederシステム

ねじポンプは周波数変換の速度の規則を使用したり、効果的に供給の容積および気温の連結を制御する。

2. 誘電性の循環システム

それは送風機、誘因物、空気蝶弁、空気管、等から成っている…

システムの空気容積、圧力および風速の一致は、多くの年の経験に従って、キーそれ今成長しているである。

3. 空気暖房の浄化システム

それは第一次エア フィルター、高性能のエア フィルター、ファン、等から成っている。

熱源はガスこんろである

4. 乾燥タワー システム

主要なタワー、熱気のディストリビューター、噴霧器、観察のマンホール、タワーの照明、空気ハンマー、等の乾燥によって。

このシステムは中心システムである。

（1）実験経験と結合されて、私達は主要なタワーの設計にかかわる:

1つは、噴霧器のスプレーの間隔厳しく計算され、前乾燥プロセスの間に主要なタワーの直径は適度に拡大する材料が壁に付くことを防ぐために。

2つは、主要なタワーのまっすぐなシリンダーの直径への高さの適度な比率材料の十分な滞在時間および噴霧乾燥の効果を保障するように設計されている。

3つは55 °に、タワーの円錐形の先を細くすることの角度合わせられ、円錐形の材料の円滑な流通は十分に考慮される。

（2）噴霧器は最もよい霧化の効果を達成するために噴霧器の速度を調節するように頻度コンバーターを採用する。噴霧器の基盤を下げ、タワーの噴霧器の皿と上の間で間隔を増加することによって、粉砕の液体のしぶきは風の回転の下で上にシステムの正常運営を保障するために戻ることができない。高速モーター ドライブによって、紡錘は15000にスピードをあげ| 16000R.P.M、130m/minにスピードをあげさせる噴霧器ラインをギヤ ボックスを通って霧化の効果を保障する。油圧のためのデジタル自動探知装置によって紡錘が高温によって影響されないことを保障するために、主要なシャフトはwater-cooled油冷エンジン装置が装備されている。完成品の条件に従って、開口部、角目またはひし形の穴は噴霧器の穴の形に使用することができる。

（3）日本のさわやかな技術の新製品を採用する空気ハンマーは振動の効果を、プロダクトをたたくことの騒音を減らすために保障でき、配分を適度にする。

（4）設計タワーおよび3観察の照明装置の複数のセットおよびクリーニングのドア、マンホール

（5）主要なタワーの風力の貝は熱気がタワーに効果的に材料を押すことができるおよび整然とした渦の減少を採用するように加速の構造。そして熱気のディストリビューターはまた技術の特徴そして条件を結合し、ディストリビューターの両側の空気ガイドのメカニズムを達成し熱気の入口の接した角度を制御するために角度はいつでも調節することができる。

5. 収集システム

噴霧乾燥の単位の貸出方式はサイクロン集じん器で構成される。サイクロンは高性能および高性能の2ステージのサイクロンによって集められ、率を集める粉は99%に達することができる。

6. 他の補助システム

すべては有名な製造業者、信頼できる性能によって供給される;パイプラインの部分はある特定の角度の設計、押された滑らかなステンレス鋼の管の使用を、物質的な閉鎖、差し込、およびローカル抵抗を避ける物質的な輸送現象に影響を与える考慮した。

7.Controlシステム

制御キャビネットの集中制御は、すべての電装品中国の有名なブランドである。
