起源の場所:
中国
ブランド名:
XINYU
モデル番号:
ZG-5

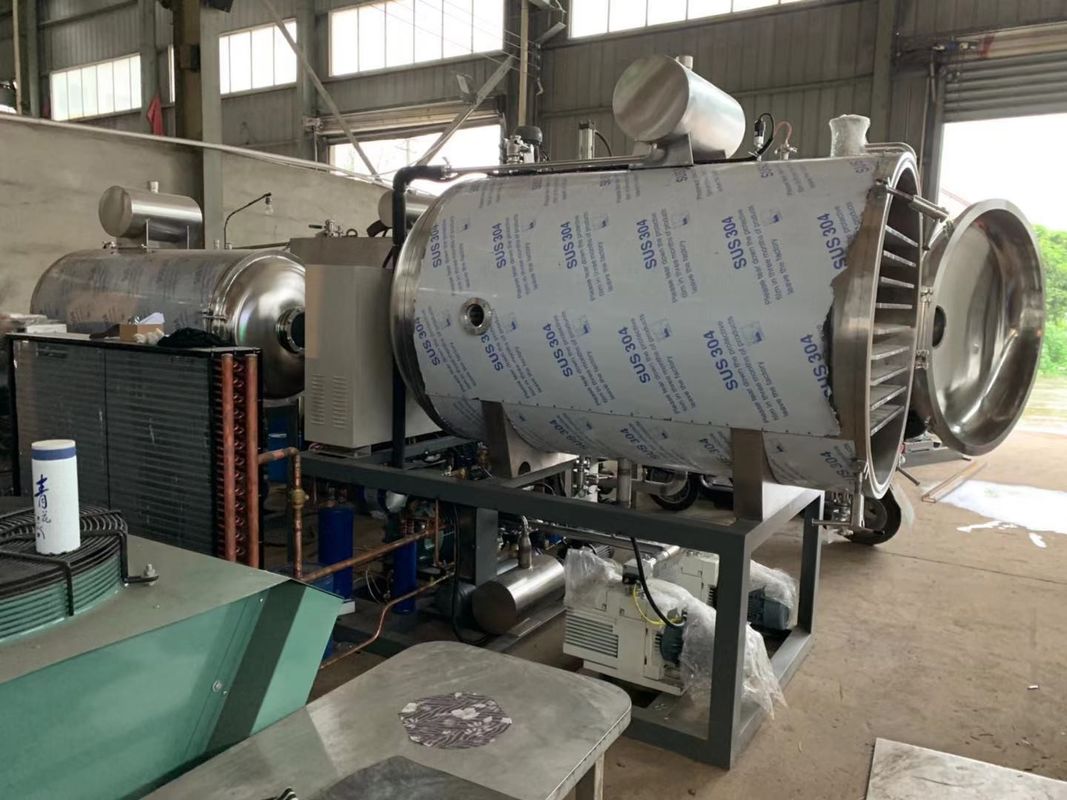

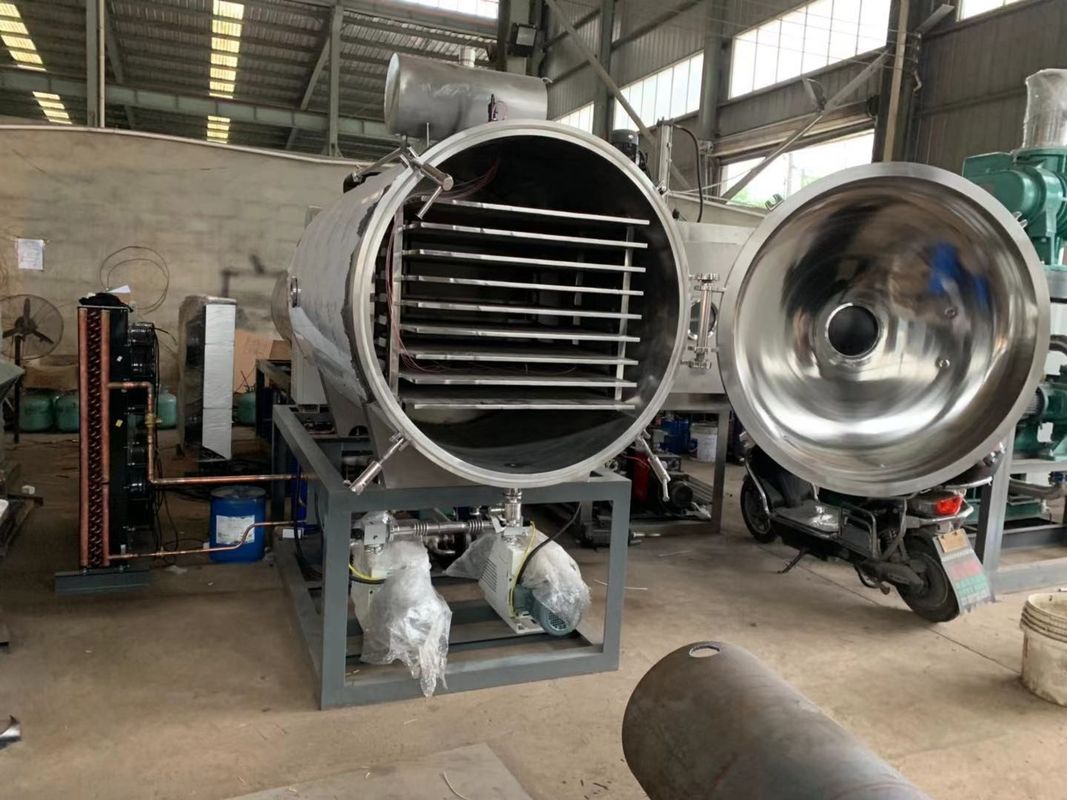

自動生産ラインZG-5の真空の凍結乾燥器
| ZG-5凍結乾燥器 | ||
| 構造 | 技術的な変数 | 注目 |
| 基礎構造 | ||
| 棚の有効範囲 | 5㎡ | |
| 入力容量 | 50kg | |
| 最高のコンデンサー容量 | 60Kg/batch | |
| 電源 | 220V/60Hz/3P | 顧客の電圧に従って |
| パワー消費量 | 22.35Kw | |
| 冷水 | 5T/Hr （T<28℃、P=0.1-0.15MPa） |
再生利用できる 顧客によって準備される |
| 機械サイズ（L*W*H） | 2700*1200*2430mm | 実際の設計に応じて |
| 主要な構造 | 単一性のタイプ | |
| 重量 | 3000のKg | |
| 乾燥した部屋 | ||
| 乾燥した部屋材料 | SUS304/6mm厚く | |
| 乾燥した部屋形および次元 | シリンダーφ1100*1100 | |
| ドア ロック | 手のノブ ロック | |
| ドアの開いた方向 | 右から左に | 顧客によって決定される |
| 角度を開けて下さい | >110° | |
| ドア材料 | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
観察窓
|
フロスト抵抗力があるガラス φ240mm、δ25~27 |
前部に取付けられている
|
| ドア・シール | 医学oセクション シリコーン ゴムのシール | |
| 温度検出器 | Tタイプの熱電対 | |
|
棚 |
||
| 棚材料 | SUS304 | |
| 棚Surfaceness | Ra≤0.5um | |
| 棚の量。（PC） | 7+1の層 | 棚の最上層は温度修正です |
| ステンレス鋼の皿 | 杭州395*445*30/2mm厚く | 28pcs |
| 棚間の間隔 | 75のmm | |
| 棚次元（L*W*H） | 800*895*15mm | |
| 棚の低温 | -50℃ | |
| 棚の最も高い温度 | +70℃ | |
| 棚の冷却率 | +20~-40℃≤60min | 正価格販売 |
| 暖房のパワー消費量 | 8 Kw/220V/60Hz | |
| 棚の塀 | 皿を交差させます棚を防いで下さい | |
| コンデンサー | ||
| コンデンサー材料 | SUS304/6mm厚く | |
| 形および次元 | シリンダーφ1100*600 | 乾燥した部屋の背部 |
| コイルの管材料 | SUS304 | |
| コイルの形 | 円のコイルの管 | |
| コイルの管水伝染性区域 | ≥5㎡ | |
| 冷却剤 | R404a | |
| コンデンサーの低温 | -55℃ | |
| 冷却率 | +30~-40℃≤30min | |
| 観察窓 |
フロスト抵抗力があるガラス φ240mm、δ25~27 |
側面に取付けられている
|
| 霜を取り除く方法 | sSray +液浸 | |
| 温度検出器 | Tタイプの熱電対 | |
| 冷凍の単位 | ||
| 圧縮機。 | Bitzer 12.2HPの二段式モーター | 1set |
| パワー消費量 | 9.15Kw | |
| 冷却剤 | R404a | 顧客によって準備される |
| 棚の温度の均等性 | +/-1℃ | |
| 油分離器 | Shengzhou | 1set |
| 石油フィルター | Shengzhou | 1set |
| 油圧の差動コントローラー | 上海 | 1set |
| ガス液体分離器 | Shengzhou | 1set |
| 除湿の乾燥フィルター | Shengzhou | 1set |
| 圧力計 | Shengzhou | 3set |
| 高圧保護リレー | Shengzhou | 1set |
| 水によって冷却されるコンデンサー | 浙江Kaidi | 1set |
| 波形の弱まる管 | Shengzhou | 2pcs |
| 手動停止弁 | Shengzhou | 1set |
| 冷凍の電磁弁 | エマーソン（アメリカ） | 1set |
| 拡張弁 | Danfoss （Danmark） | 1set |
| 赤い銅の管 | φ16、φ12、φ10 | |
| 冷凍のリターン管 | φ38ステンレス鋼の継ぎ目が無い管 | |
| 真空システム | ||
| 真空ポンプ | LEYBOLD D30C 1.5KW | 2sets |
| 波形の管 | Φ76 | 真空管の衝撃抵抗 |
| ポンプ気流 | 100L/S | |
| パワー消費量 | 3Kw | |
| 蝶弁 | ニンポーGI-63 | |
|
真空の電磁弁
|
ニンポーDDC-40 | 自動真空ポンプによって開けるか、または閉めて下さい |
| 真空ゲージ | 山東ZJ-54D | |
| 最終的な真空 | ≤1Pa | 正価格販売 |
| ポンプ率 | 133 Pa≤20minに落ちる大気圧から | |
|
システム漏出率 |
0.005 Pa.m3/秒 | |
| 循環システム | ||
| 管材料 | 304継ぎ目が無い管 | |
| 循環ポンプ | Nanfang 1.1KW | 1set |
| パワー消費量 | 9.1 Kw | |
| 球弁 | 上海DG40 | Q/IAKX002-97の標準に従って下さい |
| 循環の液体 | シリコーン油 | 顧客によって準備される |
| 熱交換器 | BAODE BPHE | 1set |
| 暖房率 | >1℃/min | |
|
加熱法
|
電気ヒート パイプ4KW*2pcs 8Kw | |
| 制御方式 | 手動/自動制御 | |
| 循環の流動タンク次元 | ¢300*400 | |
| 制御システム | ||
| システム・モニタリング ソフトウェア | 杭州 | 1set |
| 垂直測量基準のキャビネット |
杭州Shuanglong 1100×400×600 |
制御、記録 |
| PLC | SIEMENS CPU 226 CN AC/DC/relay | 1set |
| 熱電対延長モジュール | SIEMENS EM 231 CN 4 （4 TC） | 1set |
| アナログ入力モジュール | SIEMENS EM 231 CN （4 AI） | 1set |
| HMI | MCGS | 1set |
| HMIおよびPLCのケーブル | 杭州 | |
| 一定した流れ | 杭州 | 1 |
| 切換えの電源 | 台湾MWの会社/24V/5V |
24V 1pc 5V 1pc |
| 温度検出器 | Tタイプの熱電対 | 温度検出器 |
| 真空ゲージ | 山東ZJ-54D | 2 |
| AC接触器 |
シュナイダー |
|
| エア壊れ目 | シュナイダー | |
| 電気ワイヤー | 10㎡、6㎡、4㎡、2㎡、1㎡ | |
