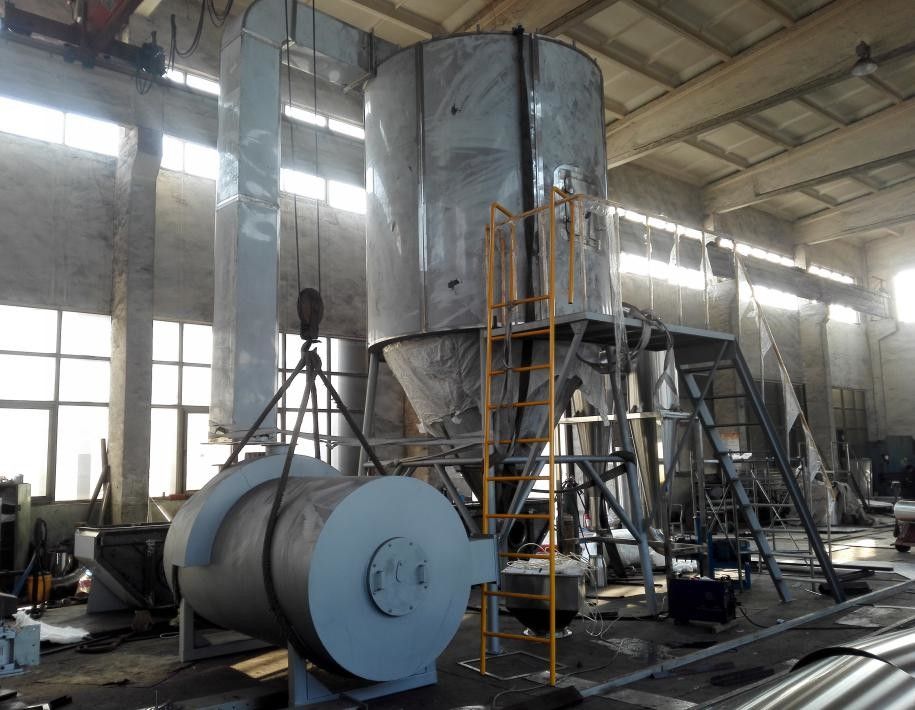

粉乳のための自動遠心ドライヤー機械316SS噴霧乾燥装置

LPG500 Centrifiguralの噴霧乾燥器

Ⅰ、装置の設計状態:

1、供給の液体状態

材料の名前:液体

固形分:25%

最終的な湿気:5%

入口の気温:200--210℃ （入口の気温は210℃です）

出口の気温:~90℃

水蒸発:500のkg/h

粘着性:いいえ

液体の割合:~1.1 g/cm3

熱源:ガス燃焼の熱い送風ストーブ

液体の温度:20℃

2、乾燥したプロダクト状態:

乾燥した結晶粒度:~120網

乾物の蓄積の割合:~0.8 g/cm3

吸湿性:いいえ

出口の物質的な温度:40~50℃

3、プロセス状態

霧化モード:遠心

しぶきと熱気間の接触モード:並流

熱源および加熱法:ガス燃焼の熱い送風ストーブ

入口の気温:210℃

出口の気温:~90℃

粉のコレクション モード:二段式サイクロンのprecipitatorSystemの物質的な条件:本体の接触の部品そして外側は残るSS304ですQ235です。

4の設計気象条件

大気圧:標準大気圧力

周囲温度:20℃

相対湿度:60%

周囲の空気の含水率:0.012 kg/kg

5の公共事業（合計）

5.1電気源

電源:380V、3phase、50HZ

力:原動力267のkw

6. 装置の主要な変数:

（1）タワーの内部の直径:Φ5800 mm

（2）タワーの外の直径:Φ5960 mm

（3）空気容積:15000のkg/h

（4）入口の気温:210℃

出口の気温:~90℃

（5）出力される乾燥したプロダクト:~200のkg/h

水蒸発:500のkg/h

（6）乾燥した粉の含水量:4%

（7）ガス燃焼の熱い送風ストーブ:800000 kcal/h

（8）サイクロンの塵抽出器1:2--XXF/Φ1100

サイクロンの塵抽出器2:2--XXF/Φ1000

（9）吹く機械:モデル:4-72-5A力:15KW速度:2900のrpm

（10）吸出し送風機:モデル:9-26-10D力:55KW速度:1450のrpm

（11）ねじポンプ:モデル:GF40-1力:4KW圧力:0.6 Mpa

流れの率:8 m3 /hの速度:700のrpm

（12）噴霧器:モデル:XH-500力:11KW

速度:12000~15000のrpm

Ⅲ、システム定義

最初の選択:LPG-500噴霧乾燥器の単位

暖房装置:ガス燃焼の熱い送風ストーブ

粉の捕獲システム:二段式サイクロン集じん器

誘電性の循環システム:草案ファンの開いた周期

空気ろ過システム:最初のエア フィルター

送り装置システム:ねじポンプ調節可能な自動供給

制御システム:制御キャビネットの集中制御

Ⅳ、科学技術プロセスの図式的な図表（デッサンと）

Ⅴ、装置の技術的なパラメータ テーブル
